画像保存カメラシステム
最終工程での製品画像を静止画として保存するシステムを構築。
導入背景・課題
PCレスでトリガ保存できるネットワークカメラシステムのご相談。
比較的安価な方法にて実現するため、FA用ビジョンセンサを使用いたしました。
ビジョンセンサにはフォルダ／ファイル名管理機能がなかったため、PLC側でカメラ名＋タイムスタンプのファイル名管理を実施しました。
改善方法
小型PLCとビジョンセンサをネットワーク接続し、ファイル名管理をPLC側に実装。
ストレージにNASのHDDを採用し、PCレスのネットワーク環境で画像保存を実現いたしました。
ポイント
撮影ボタンを付加することで任意のタイミングでの画像保存が可能となりました！
導入効果
コスト
120万円（カメラ2台、NAS、制御盤＋工事費用）
構築期間
3カ月

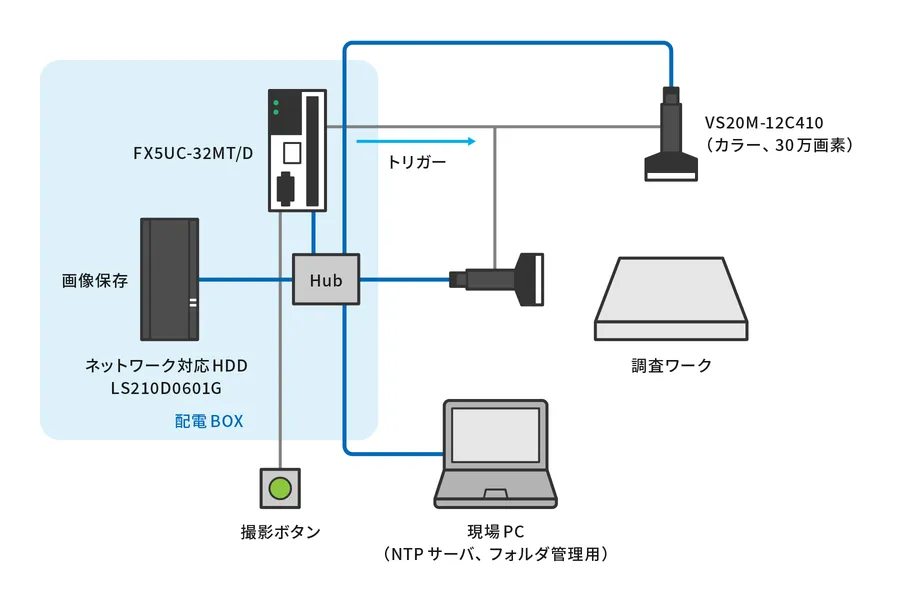

システムの概要
ビジョンセンサ2台、PLC、NASをネットワークで接続し、撮影ボタンにより撮影、画像保存を行います。
