クラッキング検査装置
COGNEXカメラ・CIO-MICRO-CCモジュール更新工事を実施いたしました。
導入背景・課題
クラッキング検査装置で使用されていたCOGNEXカメラ・CIO-MICRO-CCモジュールは生産終了品で、かつ長期間使用していました。
突発故障のリスク低減を目的に、予防保全の観点から更新を実施しました。
改善方法
COGNEXカメラ及びCIO-MICRO-CCモジュールは生産終了品のため、COGNEXカメラは後継機種へ更新いたしました。
一方、CIO-MICRO-CCモジュールについては後継機種ではCC-LINK通信対応品はなくEthernet通信対応品のみとなるため、既設PLC構成にEthernetユニット追加し、PLCプログラム改造を実施しました。
ポイント
CC-LINKライン接続機器であるCC-MICRO-CCの取外しに伴い、離脱局設定で通信異常を回避。
カメラ更新に伴いワーク検査時の判定精度を維持するため、カメラソフトでのOK/NG判定条件を調整しました。

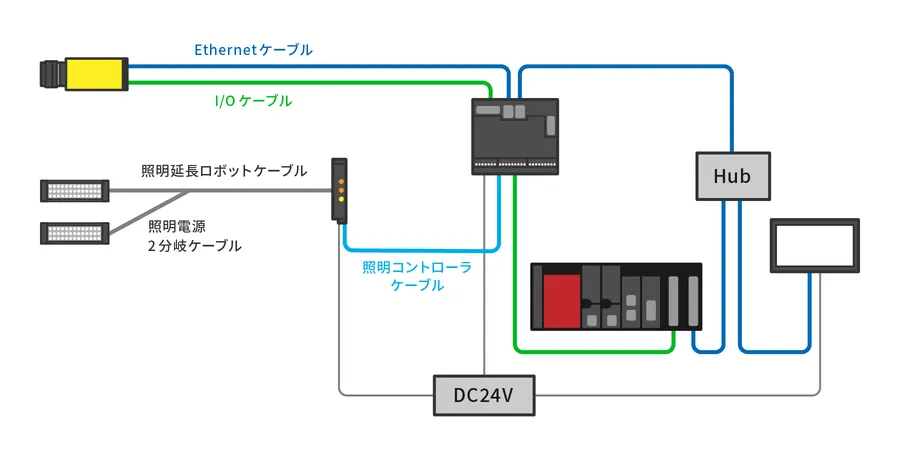

システムの概要
